Trong quá trình lựa chọn mặt bích cho hệ thống đường ống, rất nhiều người thường nhắc đến các ký hiệu như DN50, DN100, PN10, PN16… nhưng chưa thực sự hiểu rõ DN và PN của mặt bích là gì. Việc hiểu sai hoặc chọn nhầm DN, PN không chỉ gây khó khăn khi lắp đặt mà còn tiềm ẩn rủi ro về an toàn kỹ thuật. Bài viết dưới đây do Thạnh Đức thực hiện sẽ giúp bạn hiểu đúng bản chất của DN và PN, cũng như cách áp dụng chính xác trong thực tế thi công.
DN của mặt bích là gì?

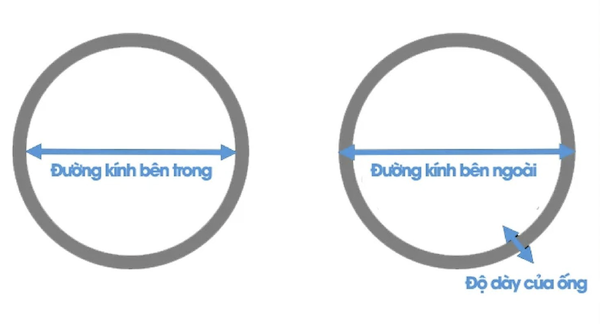

DN của mặt bích là gì?
DN là viết tắt của Diameter Nominal, nghĩa là đường kính danh nghĩa. Đây là thông số dùng để quy ước kích thước cho mặt bích, ống, van và các phụ kiện trong cùng một hệ thống.
Cần lưu ý rằng DN không phải là đường kính đo thực tế bằng thước, mà là kích thước danh nghĩa để đồng bộ thiết kế. Ví dụ, DN100 không có nghĩa là đường kính trong hay ngoài của mặt bích đúng 100 mm, mà là kích thước tiêu chuẩn để đảm bảo mặt bích DN100 sẽ lắp vừa với ống, van DN100 theo cùng tiêu chuẩn.
Trong hệ thống ống, DN giúp:
-
Đồng bộ kích thước giữa ống – mặt bích – van
-
Giảm nhầm lẫn khi thiết kế và thi công
-
Dễ dàng thay thế, bảo trì sau này
PN của mặt bích là gì?
PN là viết tắt của Pressure Nominal, nghĩa là áp suất danh nghĩa. PN thể hiện mức áp suất làm việc tối đa mà mặt bích có thể chịu được ở điều kiện tiêu chuẩn (thường là 20°C).
Ví dụ:
-
PN10: mặt bích làm việc an toàn ở áp suất danh nghĩa 10 bar
-
PN16: mặt bích làm việc an toàn ở áp suất danh nghĩa 16 bar
PN không phản ánh áp suất phá hủy, mà là giá trị áp suất thiết kế để hệ thống vận hành ổn định và an toàn lâu dài.
Mối quan hệ giữa DN và PN của mặt bích
Mối quan hệ giữa DN và PN của mặt bích
DN và PN là hai thông số hoàn toàn khác nhau nhưng luôn đi kèm với nhau khi lựa chọn mặt bích.
-
DN quyết định kích thước hình học (đường kính, số lỗ bu lông, vòng bu lông)
-
PN quyết định khả năng chịu áp suất của mặt bích
Một mặt bích DN100 PN10 và DN100 PN16 có kích thước danh nghĩa giống nhau, nhưng:
-
Độ dày mặt bích khác nhau
-
Số lượng và kích thước bu lông có thể khác
-
Khả năng chịu áp khác nhau
Vì vậy, không thể lắp thay thế PN10 bằng PN16 hoặc ngược lại nếu thiết kế hệ thống không cho phép.
Vì sao cần chọn đúng DN và PN của mặt bích?
Trong thực tế thi công, việc chọn sai DN hoặc PN có thể dẫn đến nhiều hệ quả nghiêm trọng. Nếu chọn sai DN, mặt bích không thể lắp vừa với ống hoặc van. Nếu chọn sai PN, hệ thống có thể không đảm bảo an toàn áp lực, dễ rò rỉ hoặc hư hỏng khi vận hành.
Đặc biệt với hệ thống:
-
Cấp nước áp lực
-
PCCC
-
Hệ thống công nghiệp
việc chọn đúng DN và PN là yêu cầu bắt buộc về kỹ thuật, không chỉ là vấn đề tương thích kích thước.
DN và PN trong các hệ tiêu chuẩn mặt bích
DN và PN thường được sử dụng trong các tiêu chuẩn như DIN, ISO, EN. Trong khi đó, tiêu chuẩn ANSI/ASME của Mỹ dùng khái niệm NPS (inch) và Class thay cho DN và PN.
Điều quan trọng là không được nhầm lẫn hoặc lắp lẫn các hệ tiêu chuẩn, dù DN có thể tương đương về kích thước danh nghĩa. Mỗi tiêu chuẩn có:
-
Số lỗ bu lông khác nhau
-
Đường kính vòng bu lông khác nhau
-
Độ dày mặt bích khác nhau
DN và PN trong mặt bích nhựa và mặt bích kim loại
Không chỉ mặt bích thép hay inox mới có DN và PN, mặt bích nhựa PVC-U, HDPE cũng được sản xuất theo các thông số này.
Tuy nhiên, với mặt bích nhựa:
-
PN thường thấp hơn so với kim loại
-
Cần đặc biệt lưu ý đến nhiệt độ làm việc, vì PN giảm khi nhiệt độ tăng
Trong hệ thống kết hợp nhựa – kim loại, việc đồng bộ DN và PN giúp tránh quá tải cục bộ tại mối nối.
Những nhầm lẫn thường gặp về DN và PN
Một nhầm lẫn phổ biến là cho rằng DN càng lớn thì chịu áp càng cao – điều này hoàn toàn sai. DN chỉ liên quan đến kích thước, không liên quan đến áp suất.
Một lỗi khác là chỉ quan tâm đến DN mà bỏ qua PN, dẫn đến mặt bích lắp vừa nhưng không chịu được áp lực vận hành thực tế.
Cách xác định DN và PN phù hợp cho công trình
Để chọn đúng DN và PN của mặt bích, cần căn cứ vào:
-
Đường kính danh nghĩa của đường ống
-
Áp suất làm việc tối đa của hệ thống
-
Nhiệt độ vận hành
-
Tiêu chuẩn thiết kế ban đầu
Trong trường hợp cải tạo hoặc thay thế, cần kiểm tra trực tiếp thông số in trên mặt bích hoặc bản vẽ kỹ thuật, tránh suy đoán theo cảm tính.
Hiểu đúng DN và PN của mặt bích là gì là nền tảng quan trọng để thiết kế và thi công hệ thống đường ống an toàn, đồng bộ và bền vững. DN quyết định khả năng lắp ghép, PN quyết định khả năng chịu áp – thiếu một trong hai đều có thể gây rủi ro kỹ thuật.
