Khi thiết kế ống chữ Y, bạn thường băn khoăn chọn vật liệu, tính kích thước, góc chia và cách lắp đặt để hệ thống vận hành ổn định. Thạnh Đức sẽ giúp bạn xác định tiêu chí, công thức và checklist thực hành.

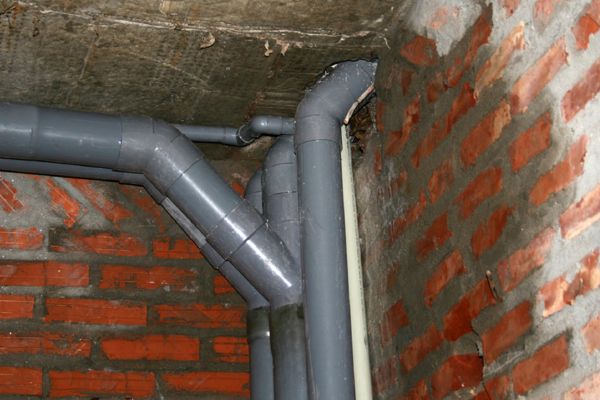

I. Nguyên tắc thiết kế ống chữ Y cần nắm vững
Y-branch làm nhiệm vụ phân dòng từ một nhánh chính thành hai nhánh phụ. Để hệ thống ổn định lưu lượng và hạn chế xâm thực, bạn cần nắm 3 nhóm nguyên tắc sau.
- Định hướng dòng chảy & góc chia
Góc chia tổng thường trong khoảng 45°–60° để giảm tổn thất cục bộ và hạn chế xoáy. Góc quá nhỏ gây khó lắp đặt; quá lớn làm dòng tách mạnh, tăng Δp. - Phù hợp lưu lượng – vận tốc – áp suất
Giữ vận tốc trong ống theo dải khuyến nghị (ví dụ: nước sạch sinh hoạt 0,6–1,5 m/s) để hạn chế ồn và mài mòn. Vận tốc quá cao làm tăng tổn thất ma sát; quá thấp dễ lắng cặn. - Tương thích tiêu chuẩn và phụ kiện
Chọn loại Y tương thích hệ ren, tiêu chuẩn đường kính (DN), áp lực làm việc (PN) và phụ kiện (măng sông, gioăng, keo dán). Đồng bộ giúp thi công nhanh, giảm rò rỉ sau lắp.
Gợi ý nhanh:
- Giữ dòng “mềm” bằng bán kính cong hợp lý ở cổ Y.
- Ưu tiên chuyển tuyến thẳng – cong – chia thay vì gấp khúc đột ngột.
Đệm giãn nở ở đoạn gần bơm/van để triệt rung.
II. Lựa chọn vật liệu trong thiết kế ống chữ Y
Mỗi vật liệu có ưu – nhược điểm khác nhau về chi phí, độ bền, khả năng chống ăn mòn và nhiệt độ làm việc. Chọn đúng giúp vận hành bền bỉ và tối ưu tổng chi phí vòng đời.
- Nhựa uPVC/CPVC/PP-R
- Ưu: chống ăn mòn tốt, trọng lượng nhẹ, dễ thi công keo/dán/nhiệt hàn, giá hợp lý.
- Nhược: chịu nhiệt/áp hạn chế (uPVC); cần tuân thủ PN phù hợp; giòn khi va đập lạnh.
- HDPE
- Ưu: dẻo, chịu va đập, kháng hóa chất, nối hàn nhiệt kín nước, phù hợp ngoài trời.
- Nhược: cần máy hàn, kiểm soát nhiệt độ mối hàn; độ cứng vòng có hạn với áp cao.
- Thép carbon/Thép mạ kẽm/Inox
- Ưu: chịu áp cao, nhiệt độ cao, cơ tính tốt; inox chống ăn mòn xuất sắc.
- Nhược: nặng, ăn mòn (thép thường), yêu cầu bảo trì sơn/phủ, giá inox cao.
Chọn nhanh khi thiết kế ống chữ Y:
- Môi trường: nước sạch / thải / hóa chất / nước biển?
- Điều kiện: nhiệt độ, UV, chôn ngầm?
- Áp suất: PN10/PN16/PN25… tương thích toàn hệ.
- Ngân sách & vòng đời: chi phí đầu tư vs bảo trì.

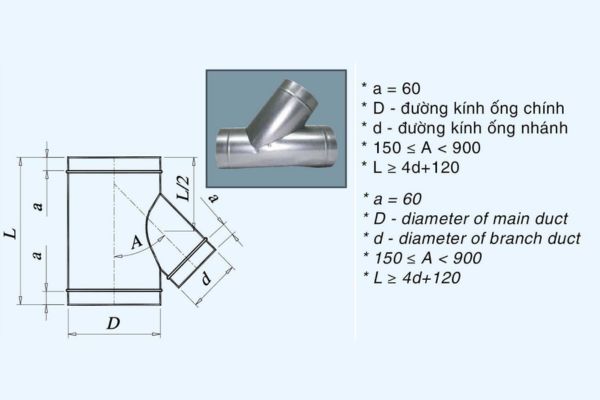

III. Kích thước, góc chia & tổn thất áp trong thiết kế ống chữ Y
Mục tiêu là giữ áp ổn định, phân phối đều cho hai nhánh và hạn chế tiếng ồn.
- Xác định đường kính danh nghĩa (DN)
- Dựa vào lưu lượng thiết kế (Q) và vận tốc mục tiêu (v), tính DN gần đúng qua diện tích ống: A = Q / v.
- Làm tròn sang DN tiêu chuẩn, ưu tiên đồng bộ toàn tuyến để giảm chủng loại.
- Chọn góc chia và tỷ lệ phân lưu
- Góc 45°–60° thường cho tổn thất thấp và dễ thi công.
- Nếu phân lưu không đều, bổ sung van cân bằng hoặc thay đổi DN từng nhánh.
- Tổn thất ma sát & cục bộ
- Tổn thất tổng: Δp = Δp_ma sát + ΣK·(ρv²/2), với K là hệ số cục bộ tại Y-branch.
- Giảm Δp bằng: bề mặt ống nhẵn, hạn chế nối gấp, dùng bán kính chuyển tiếp ở cổ Y.
- Khoảng cách và bố trí phụ kiện
- Trước/sau Y nên có đoạn thẳng ổn định (3–5D) để dòng “đầy ống”.
- Tránh đặt bơm sát Y gây rung; bố trí đỡ ống ở các điểm lực.
Lưu ý khi thiết kế ống chữ Y:
- DN nhánh có thể bằng nhau hoặc theo Q từng nhánh.
- Đồng hồ áp sau chia để giám sát thực tế.
Bẫy khí/xả khí ở điểm cao nếu đường ống phức tạp.

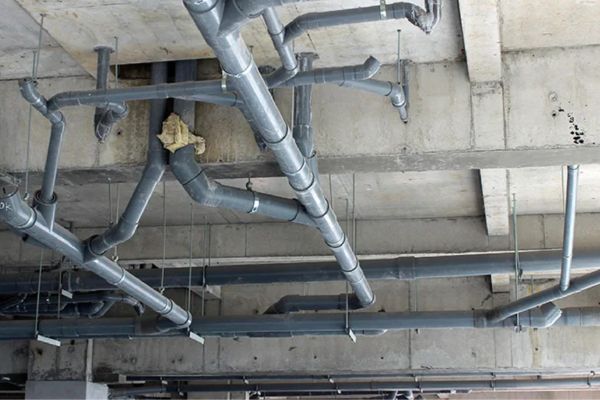

IV. Quy trình lắp đặt & kiểm tra trong thiết kế ống chữ Y
Thi công chuẩn giúp đạt kín nước, đúng trục và bền mối nối.
- Chuẩn bị & căn tuyến
- Kiểm tra DN, PN, vật liệu và phụ kiện kèm theo; so lại bản vẽ.
- Căng dây – bấm cọc để giữ trục thẳng; đánh dấu vị trí Y-branch.
- Gia công & lắp ráp
- Nhựa: cắt vuông góc, vát mép nhẹ, vệ sinh; dùng keo/primer đúng hãng, ép đều và giữ thời gian chín.
- HDPE: hàn nhiệt đối đầu/điện trở; kiểm soát nhiệt – áp – thời theo quy trình.
- Kim loại: ren/mặt bích/hàn; siết bulông chéo theo mô-men chuẩn, dùng gioăng đúng vật liệu.
- Cố định – chống rung – giãn nở
- Gối đỡ/treo ống theo bước L khuyến nghị; chèn đệm cao su giảm rung.
- Bố trí khớp giãn nở ở tuyến dài/biến thiên nhiệt.
- Thử kín & nghiệm thu
- Thử áp theo PN (ví dụ 1,5× áp làm việc), giữ áp đủ thời gian; quan sát rò rỉ/biến dạng.
- Xả khí chậm, ghi nhận áp – lưu lượng – tiếng ồn làm hồ sơ.
Gợi ý thực hành:
- Dùng màu/nhãn phân biệt hai nhánh để dễ bảo trì.
Lắp van một chiều khi có nguy cơ dòng hồi.
V. Lỗi thường gặp & cách khắc phục
Những lỗi nhỏ trong quá trình thiết kế ống chữ y để lắp đặt dễ gây tổn thất áp tăng, rò rỉ hoặc ồn kéo dài.
- Chọn góc chia không phù hợp
- Biểu hiện: ồn, rung, tụ khí.
- Khắc phục: quay về 45°–60°, thêm đoạn thẳng ổn định, van cân bằng.
- Không cân bằng lưu lượng hai nhánh
- Biểu hiện: một nhánh áp thấp, thiết bị cuối đường thiếu nước.
- Khắc phục: van cân bằng, điều chỉnh DN theo Q thực tế, gắn đồng hồ áp.
- Sai vật liệu cho môi trường ăn mòn/nhiệt cao
- Biểu hiện: phồng, nứt, mối nối lão hóa sớm.
- Khắc phục: thay vật liệu đúng hóa chất/nhiệt, nâng PN, dùng gioăng phù hợp.
- Thi công mối nối kém
- Biểu hiện: rò nhẹ sau 1–2 tuần vận hành.
- Khắc phục: chuẩn hóa cắt – vát – vệ sinh – dán/hàn, kiểm soát thời gian chín keo/hàn.
- Bố trí phụ kiện quá dày, thiếu đoạn ổn định
- Biểu hiện: Δp tăng, ồn.
- Khắc phục: giảm số mối nối, giữ 3–5D đoạn thẳng trước/sau Y.
- Bỏ qua giãn nở nhiệt & chống rung
- Biểu hiện: mỏi mối nối, gãy giá đỡ.
- Khắc phục: khớp giãn nở, đệm cao su, khoảng cách gối đỡ đúng chuẩn.

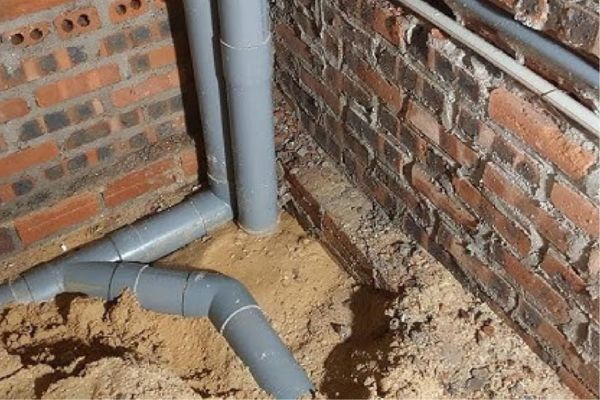

VI. Ứng dụng thực tế & tiêu chí đánh giá chất lượng
Áp dụng linh hoạt thiết kế ống chữ y theo từng kịch bản công trình giúp hệ thống ổn định lâu dài.
- Ứng dụng tiêu biểu
- Cấp nước sinh hoạt: phân nhánh đến khu vệ sinh/bếp, đề cao êm – sạch – kín nước.
- Tưới cảnh quan/nhà kính: phân lưu đều, chịu UV, áp trung bình.
- Xử lý nước/hoá chất: kiểm soát vật liệu, van an toàn, đo áp để ngăn hồi lưu.
- PCCC/HVAC: ưu tiên kim loại/CPVC đạt chuẩn, siết bích đúng mô-men.
- Bộ chỉ số kiểm tra nhanh sau lắp
- Δp tổng trong dải thiết kế; sự chênh áp hai nhánh chấp nhận được.
- Vận tốc đo/ước tính nằm trong dải mục tiêu.
- Độ kín: không rò rỉ tại mối Y và mối nối lân cận.
- Mức ồn và rung thấp; không có tụ khí kéo dài.
- Khả năng bảo trì: có van chặn/cân bằng, khoảng trống thao tác.
- Tối ưu vận hành – bảo trì
- Gắn đồng hồ áp/lưu lượng ở mỗi nhánh để kiểm soát phân phối.
- Lập checklist định kỳ: quan sát rò rỉ, siết lại bulông bích, kiểm tra gioăng.
- Khi mở rộng hệ thống, đánh giá lại Δp, DN và góc chia để không tạo “nút thắt cổ chai”.
- Tích hợp an toàn & minh bạch
- Hồ sơ lắp đặt gồm: bản vẽ, thông số vật liệu, biên bản thử áp, ảnh mối nối.
Dán nhãn tuyến ống, mũi tên hướng dòng, bảng PN/DN ở tủ kỹ thuật.
Bài viết đã cung cấp nguyên tắc, cách chọn vật liệu, tính DN – góc chia, quy trình thi công và bộ chỉ số kiểm tra để bạn áp dụng ngay cho các tuyến phân dòng. Khi cần thêm bản vẽ hoặc rà soát hiện trạng, bạn có thể liên hệ Thạnh Đức để được hỗ trợ chi tiết, bảo đảm vận hành êm – bền – an toàn cho hệ thống thiết kế ống chữ Y.
