Ống HDPE chôn ngầm được sử dụng trong nhiều hệ thống cấp nước, thoát nước và hạ tầng kỹ thuật. Khi nằm dưới đất, đường ống không chỉ chịu áp lực bên trong mà còn chịu tải trọng đất, giao thông, nước ngầm và ảnh hưởng từ điều kiện nền. Vì vậy, lựa chọn đúng loại ống cần đi cùng thiết kế rãnh, lớp đệm, mối nối và quy trình lấp trả. Thạnh Đức chia sẻ những yếu tố cần xem xét để hệ thống ống HDPE chôn ngầm hoạt động ổn định và thuận tiện bảo trì.
Ống HDPE chôn ngầm là gì?

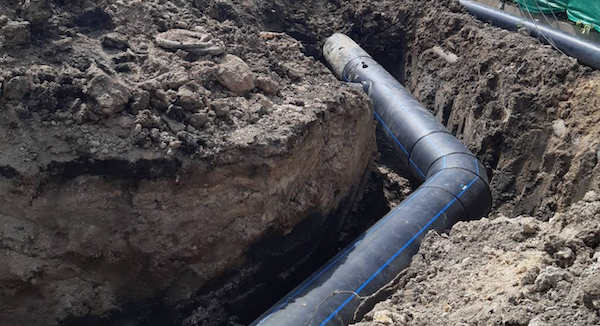

Ống HDPE chôn ngầm là gì?
Ống HDPE được sản xuất từ polyethylene mật độ cao. Tùy dòng sản phẩm, ống có thể được thiết kế cho cấp nước có áp, thoát nước, tưới tiêu hoặc mục đích kỹ thuật khác. Vì vậy, cần kiểm tra ký hiệu, tiêu chuẩn sản phẩm, cấp áp lực và thông số kỹ thuật trước khi sử dụng; không phải mọi ống HDPE đều dùng thay thế cho nhau.
Khi chôn dưới đất, ống HDPE hoạt động cùng lớp đất bao quanh. Khả năng làm việc của tuyến phụ thuộc vào cả độ cứng và tính chất của ống lẫn chất lượng vật liệu đắp, cách đầm chặt và điều kiện nền. Viện Ống nhựa Hoa Kỳ (PPI) xem vật liệu bao quanh, độ đầm chặt, kích thước rãnh và cấu tạo rãnh là những yếu tố quan trọng trong thiết kế lắp đặt ống nhựa chôn ngầm.
Ống HDPE chôn ngầm thường được dùng ở đâu?
Tùy chủng loại và thiết kế, ống HDPE có thể được sử dụng cho:
- Tuyến cấp nước có áp trong khu dân cư hoặc công trình.
- Đường ống tưới tiêu và dẫn nước kỹ thuật.
- Một số hệ thống thoát nước hoặc thu gom nước.
- Tuyến ống công nghiệp, ống dẫn bùn hoặc lưu chất phù hợp.
- Ống luồn cáp và hạ tầng kỹ thuật theo đúng chủng loại sản phẩm.
Ứng dụng cụ thể cần căn cứ vào cấu tạo sản phẩm và hồ sơ thiết kế. Đặc biệt, ống thoát nước tự chảy và ống cấp nước có áp cần đáp ứng các yêu cầu khác nhau về độ cứng, độ kín, phương pháp nối và kiểm tra nghiệm thu.
Ưu điểm của ống HDPE khi chôn dưới đất
Chống ăn mòn theo cơ chế gỉ kim loại
HDPE không bị gỉ như thép thường. Đây là lợi thế trong môi trường đất ẩm hoặc nơi đường ống khó tiếp cận để bảo trì. Tuy nhiên, khả năng tương thích với hóa chất trong đất hoặc lưu chất bên trong vẫn cần được xác nhận theo điều kiện cụ thể.
Có thể hàn thành tuyến dài
Ống và phụ kiện HDPE có thể được nối bằng hàn đối đầu hoặc hàn điện trở theo thiết kế. Khi quy trình hàn được kiểm soát tốt, tuyến ống có thể giảm số lượng mối nối cơ khí. Chất lượng mối hàn phụ thuộc vào thiết bị, bề mặt, căn chỉnh, nhiệt độ và thời gian hàn, nên cần người thi công có chuyên môn và hồ sơ kiểm tra.
Linh hoạt trong vận chuyển và bố trí tuyến
Tùy đường kính và quy cách cuộn hoặc cây ống, HDPE có thể thuận lợi cho việc vận chuyển, triển khai và đi tuyến có độ cong phù hợp. Độ linh hoạt không có nghĩa là được uốn tùy ý; bán kính uốn và lực kéo trong quá trình thi công phải theo hướng dẫn của nhà sản xuất và thiết kế.
Chọn ống HDPE chôn ngầm theo tiêu chí nào?

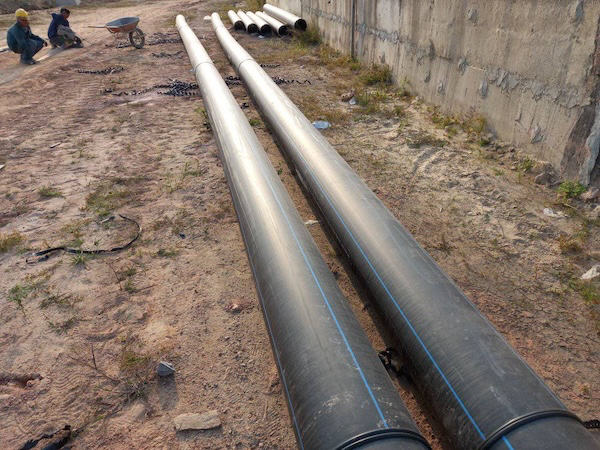

Chọn ống HDPE chôn ngầm theo tiêu chí nào?
1. Xác định đúng mục đích sử dụng
Trước tiên cần biết ống dùng để dẫn nước sạch, nước tưới, nước thải, bùn hay luồn cáp. Mục đích sử dụng quyết định tiêu chuẩn, cấu tạo và yêu cầu kiểm tra của sản phẩm.
Nếu là tuyến cấp nước có áp, cần xác nhận ống và phụ kiện được thiết kế cho áp lực làm việc dự kiến. Nếu là tuyến thoát nước tự chảy, cần xem xét độ cứng vòng, khả năng chịu tải đất và yêu cầu kín nước tại mối nối.
2. Chọn cấp áp và thông số phù hợp
Đối với đường ống có áp, cần đối chiếu áp lực làm việc, áp lực tăng đột biến và điều kiện vận hành với thông số của ống, phụ kiện, van và thiết bị. Hệ thống bị giới hạn bởi bộ phận có mức chịu áp thấp nhất.
Các thông số như vật liệu PE, cấp áp lực và SDR cần được kiểm tra trên nhãn, chứng từ và tài liệu kỹ thuật. Không nên chọn chỉ dựa trên đường kính hoặc màu sọc trên thân ống.
3. Đánh giá tải trọng và điều kiện đất
Cần xác định độ sâu chôn, loại đất, mực nước ngầm, tải trọng xe và công trình phía trên. Tuyến nằm dưới đường xe tải, sân bãi hoặc nền công nghiệp có thể cần thiết kế bảo vệ và cấu tạo rãnh khác với tuyến đi trong khu vực ít tải.
Khi gặp đất yếu, đá lẫn nhiều cạnh sắc hoặc nước ngầm cao, kỹ sư cần đánh giá biện pháp xử lý nền và vật liệu đắp. Không có một độ sâu chôn chung phù hợp cho mọi công trình; độ phủ tối thiểu cần theo tiêu chuẩn, tải trọng và hồ sơ thiết kế áp dụng.
4. Kiểm tra khả năng cung cấp phụ kiện và sửa chữa
Ngoài ống thẳng, hãy kiểm tra khả năng cung cấp co, tê, mặt bích, van chuyển tiếp và phụ kiện sửa chữa tương thích. Với tuyến dài hoặc nằm dưới khu vực khó đào lại, hồ sơ nên thể hiện vị trí mối nối, van cô lập và điểm kết nối để hỗ trợ tìm kiếm sau này.
Các bước thi công ống HDPE chôn ngầm
Bước 1: Khảo sát và định vị tuyến
Trước khi đào, cần xác định tuyến ống, cao độ, vị trí giao cắt với đường điện, cáp viễn thông, cống và các đường ống hiện hữu. Công trình cần có bản vẽ hoặc biện pháp đánh dấu tuyến để tránh đào trúng hạ tầng ngầm khác.
Cần tính đến vị trí van, hố ga, điểm xả khí, điểm xả cặn và các đoạn chuyển hướng. Những vị trí này cần được đặt sao cho có thể tiếp cận khi vận hành và sửa chữa.
Bước 2: Đào rãnh và xử lý đáy rãnh
Chiều rộng, chiều sâu và cấu tạo rãnh cần theo hồ sơ thiết kế, điều kiện đất và phương pháp thi công. Đáy rãnh cần tương đối bằng phẳng, ổn định và không có đá sắc hoặc vật cứng có thể làm hư ống.
Hướng dẫn của PE100+ Association khuyến nghị đáy rãnh cần được chuẩn bị đều và loại bỏ đá sắc, sỏi góc cạnh hoặc vật thể có thể gây hư hại cho ống; vật liệu làm lớp đệm cần phù hợp với điều kiện tuyến.
Nếu nền rãnh yếu, lẫn bùn hoặc có nước ngầm, không nên đặt ống trực tiếp lên nền chưa xử lý. Cần áp dụng lớp nền hoặc biện pháp ổn định đã được thiết kế.
Bước 3: Làm lớp đệm và đặt ống
Lớp đệm giúp tạo bề mặt đỡ liên tục cho ống. Vật liệu và chiều dày lớp đệm cần tuân theo thiết kế; mục tiêu là hạn chế điểm tựa cục bộ và hỗ trợ ống đều dọc tuyến.
Khi hạ ống xuống rãnh, cần tránh kéo lê trên đá, va đập vào thành rãnh hoặc xoắn ống. Không dùng thiết bị nâng có cạnh sắc trực tiếp lên thân ống. Sau khi đặt, kiểm tra tim tuyến, cao độ, hướng dòng chảy và tình trạng thân ống trước khi bắt đầu lấp.
Bước 4: Hàn nối và kiểm tra mối hàn
Hàn ống cần thực hiện trên bề mặt sạch, khô và được căn chỉnh đúng. Thiết bị hàn phải phù hợp với đường kính, vật liệu và quy trình của nhà sản xuất. Người vận hành cần kiểm soát các thông số hàn và ghi nhận kết quả theo yêu cầu dự án.
Không nên che lấp mối nối ngay sau khi hàn nếu chưa hoàn thành kiểm tra theo quy trình. Các mối nối mặt bích hoặc kết nối với van cần được đỡ phù hợp để tránh tạo tải tập trung lên đầu ống.
Bước 5: Lấp quanh ống và đầm chặt theo lớp
Vật liệu bao quanh ống cần được rải đều hai bên, đặc biệt ở phần hông ống. Đầm đất không đều có thể làm ống xê dịch hoặc biến dạng. Thiết bị đầm nặng không nên tác động trực tiếp lên ống khi lớp phủ phía trên chưa đủ theo yêu cầu thiết kế.
PPI nhấn mạnh vật liệu bao quanh cần tạo độ cứng, tiếp xúc đồng đều và ổn định để hạn chế biến dạng do áp lực đất. Tùy điều kiện, vật liệu này có thể là đất tại chỗ đã được đánh giá hoặc vật liệu chọn lọc đưa từ nơi khác đến.
Bước 6: Thử nghiệm trước khi bàn giao
Với tuyến ống có áp, cần thử thủy lực theo quy trình thiết kế và tiêu chuẩn áp dụng. Trước khi thử, phải loại bỏ khí trong đường ống, bố trí thiết bị đo phù hợp và thực hiện biện pháp an toàn. PE100+ Association lưu ý việc xả khí là bước quan trọng khi thử thủy lực; khí bị giữ trong ống có thể ảnh hưởng đến quá trình thử và gây rủi ro.
Áp lực và thời gian thử không nên tự chọn theo kinh nghiệm chung. Cần dùng đúng quy trình được phê duyệt cho loại ống, chiều dài tuyến và điều kiện dự án. Với tuyến thoát nước, cần kiểm tra độ kín và khả năng thoát theo yêu cầu thiết kế.
Những lỗi thường gặp khi chôn ống HDPE
Đặt ống trực tiếp lên nền gồ ghề
Đá sắc hoặc điểm tựa cứng có thể tạo tải cục bộ và làm hư thân ống. Cần chuẩn bị đáy rãnh và lớp đệm trước khi đặt ống.
Dùng đất lấp có nhiều vật sắc cạnh
Vật liệu lấp không phù hợp có thể gây hư hại ống hoặc tạo khoảng rỗng quanh tuyến. Vật liệu cần được lựa chọn theo thiết kế, đồng thời rải và đầm đúng cách.
Không tính tải trọng giao thông
Độ sâu chôn chưa đủ hoặc thiết kế rãnh không phù hợp với tải trọng xe có thể làm tăng biến dạng của ống. Tuyến dưới đường cần được thiết kế theo tải trọng thực tế và lớp kết cấu mặt đường.
Hàn nối không kiểm soát
Mối hàn sai quy trình có thể gây rò rỉ hoặc giảm độ bền của tuyến. Cần kiểm tra thiết bị, điều kiện thi công và lưu hồ sơ mối hàn theo yêu cầu dự án.
Lấp kín trước khi kiểm tra
Nếu che lấp tuyến khi chưa kiểm tra vị trí, độ kín và tình trạng thân ống, việc phát hiện và sửa lỗi sẽ khó hơn. Nên nghiệm thu theo từng giai đoạn và lưu ảnh hiện trường.
Không lưu hồ sơ tuyến ống
Tuyến ngầm khó quan sát sau khi hoàn thiện. Bản vẽ hoàn công cần ghi vị trí, cao độ, các điểm chuyển hướng, van và mối nối quan trọng để phục vụ sửa chữa về sau.
Ống HDPE chôn ngầm có thể đáp ứng nhiều ứng dụng hạ tầng khi được lựa chọn đúng chủng loại và lắp đặt theo thiết kế. Độ bền của tuyến không chỉ phụ thuộc vào ống mà còn phụ thuộc vào nền rãnh, lớp đệm, vật liệu lấp, độ đầm chặt, tải trọng phía trên và chất lượng mối nối.
Trước khi thi công, hãy xác định mục đích sử dụng, áp lực, điều kiện đất và tải trọng công trình; sau đó nghiệm thu từng bước và lưu bản vẽ hoàn công. Tham khảo các sản phẩm ống nhựa và phụ kiện tại Thạnh Đức – Nhà phân phối Nhựa Tiền Phong chính hãng, giá tốt.
