Trong nhà xưởng, gara sửa chữa, dây chuyền sản xuất, xưởng gỗ, xưởng cơ khí hoặc các khu vực sử dụng thiết bị khí nén, hệ thống ống dẫn khí nén giữ vai trò rất quan trọng. Đây là mạng lưới dẫn khí từ máy nén đến các vị trí sử dụng như súng hơi, máy phun sơn, thiết bị đóng gói, máy khoan, máy siết bulong, van điều khiển hoặc các thiết bị tự động hóa.
Một hệ thống khí nén được thiết kế đúng sẽ giúp khí lưu thông ổn định, hạn chế tụt áp, giảm thất thoát năng lượng và đảm bảo thiết bị vận hành hiệu quả. Ngược lại, nếu chọn sai vật liệu ống, bố trí đường ống không hợp lý hoặc lắp đặt không đúng kỹ thuật, hệ thống có thể rò rỉ, giảm áp, tích tụ nước ngưng, gây nguy hiểm khi vận hành và làm tăng chi phí điện năng cho máy nén.
Trong bài viết dưới đây, Thạnh Đức sẽ cùng bạn tìm hiểu hệ thống ống dẫn khí nén là gì, gồm những thành phần nào, các yêu cầu kỹ thuật quan trọng và những lưu ý khi lựa chọn ống, phụ kiện cho môi trường khí nén.

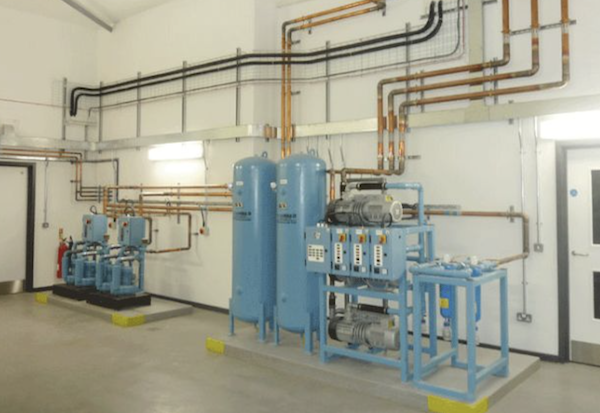

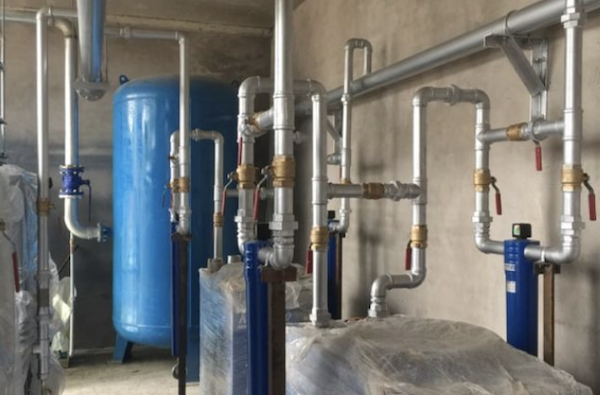

Hệ thống ống dẫn khí nén là gì?
Hệ thống ống dẫn khí nén là gì?
Hệ thống ống dẫn khí nén là mạng lưới đường ống dùng để vận chuyển khí nén từ máy nén khí đến các điểm sử dụng trong nhà xưởng hoặc công trình kỹ thuật. Khí nén sau khi được tạo ra từ máy nén sẽ đi qua bình tích áp, bộ lọc, bộ tách nước, bộ điều áp và được phân phối qua hệ thống ống đến từng thiết bị.
Khác với hệ thống cấp nước, khí nén có đặc tính nén được, áp lực cao và có thể tạo năng lượng lớn khi bị rò rỉ hoặc vỡ đường ống. Vì vậy, hệ thống ống dẫn khí nén cần được thiết kế và thi công theo yêu cầu an toàn nghiêm ngặt hơn so với nhiều tuyến ống dân dụng thông thường.
Một điểm cần lưu ý là không phải mọi loại ống nhựa cấp nước đều có thể dùng cho khí nén. Khi lựa chọn vật liệu, cần ưu tiên loại ống được nhà sản xuất khuyến nghị hoặc thiết kế phù hợp cho khí nén, có khả năng chịu áp, chịu va đập và đảm bảo an toàn trong môi trường vận hành thực tế.
Vai trò của hệ thống ống dẫn khí nén trong nhà xưởng
Trong các nhà xưởng, khí nén thường được ví như một nguồn năng lượng phụ trợ quan trọng. Nhiều thiết bị hoạt động dựa vào khí nén vì có ưu điểm sạch, linh hoạt, dễ điều khiển và phù hợp với nhiều quy trình sản xuất. Để nguồn khí này đến đúng vị trí sử dụng, hệ thống ống dẫn phải được bố trí hợp lý.
Nếu đường ống quá nhỏ, quá dài hoặc nhiều đoạn gấp khúc, áp lực tại điểm sử dụng có thể giảm, khiến thiết bị hoạt động yếu. Nếu hệ thống rò rỉ, máy nén phải chạy nhiều hơn để bù áp, làm tăng tiêu thụ điện và giảm tuổi thọ thiết bị. Nếu nước ngưng không được xử lý tốt, khí nén có thể mang hơi nước đến máy móc, gây gỉ sét, giảm độ chính xác hoặc ảnh hưởng đến chất lượng sản phẩm.
Vì vậy, hệ thống ống dẫn khí nén không chỉ là đường truyền khí đơn thuần mà còn là một phần quan trọng của hiệu quả sản xuất, an toàn vận hành và chi phí năng lượng trong nhà xưởng.
Các thành phần chính của hệ thống khí nén
Một hệ thống khí nén thường gồm máy nén khí, bình tích áp, bộ lọc khí, bộ tách nước, bộ sấy khí nếu cần, đường ống chính, đường ống nhánh, van khóa, đồng hồ áp, bộ điều áp và các đầu nối đến thiết bị sử dụng. Tùy quy mô nhà xưởng, hệ thống có thể đơn giản hoặc rất phức tạp.
Máy nén khí tạo ra nguồn khí áp lực. Bình tích áp giúp ổn định áp lực và dự trữ khí. Bộ lọc và bộ tách nước giúp loại bỏ bụi, dầu, nước ngưng để bảo vệ thiết bị phía sau. Đường ống chính có nhiệm vụ phân phối khí đến từng khu vực, trong khi đường ống nhánh dẫn khí đến từng máy hoặc vị trí thao tác.
Van khóa giúp cô lập từng khu vực khi bảo trì. Đồng hồ áp giúp theo dõi áp lực. Bộ điều áp giúp kiểm soát áp suất phù hợp với từng thiết bị. Khi các thành phần này được bố trí đồng bộ, hệ thống vận hành an toàn và ổn định hơn.
Yêu cầu kỹ thuật đối với đường ống khí nén
Đường ống khí nén cần đáp ứng một số yêu cầu quan trọng. Trước hết là khả năng chịu áp. Áp lực làm việc của hệ thống phải nằm trong giới hạn an toàn của đường ống và phụ kiện. Không nên vận hành sát ngưỡng chịu áp tối đa vì trong thực tế có thể phát sinh dao động áp, va đập khí hoặc tăng áp đột ngột.
Thứ hai là độ kín. Khí nén rất dễ thất thoát qua các khe hở nhỏ tại mối nối, ren, van hoặc phụ kiện. Một điểm rò nhỏ có thể khiến máy nén phải chạy nhiều hơn, làm tăng chi phí điện năng đáng kể trong thời gian dài.
Thứ ba là khả năng chịu va đập và điều kiện môi trường. Đường ống trong nhà xưởng có thể chịu rung động, nhiệt độ, bụi, dầu, va chạm từ người hoặc thiết bị. Vật liệu đường ống cần phù hợp với môi trường lắp đặt, không giòn vỡ hoặc mất an toàn khi có sự cố.
Vì sao không nên dùng tùy tiện ống nước cho khí nén?
Một sai lầm thường gặp là tận dụng ống nước để làm ống dẫn khí nén vì thấy đường kính tương tự và chi phí thấp. Tuy nhiên, đây là cách làm tiềm ẩn rủi ro. Hệ thống nước và hệ thống khí nén có đặc tính vận hành khác nhau. Nước gần như không nén được, trong khi khí nén tích trữ năng lượng lớn khi chịu áp.
Nếu đường ống không được thiết kế cho khí nén bị vỡ, phần năng lượng giải phóng có thể làm mảnh vỡ văng ra, gây nguy hiểm cho người và thiết bị xung quanh. Một số vật liệu có thể chịu áp nước trong điều kiện nhất định nhưng không được khuyến nghị dùng cho khí nén vì cách phá hủy và mức độ rủi ro khác nhau.
Vì vậy, khi thiết kế hệ thống khí nén, cần kiểm tra rõ khuyến nghị của nhà sản xuất, tiêu chuẩn áp dụng và điều kiện vận hành. Không nên tự suy đoán rằng ống cấp nước có thể dùng thay ống khí nén nếu chưa có xác nhận kỹ thuật phù hợp.
Chọn vật liệu ống dẫn khí nén như thế nào?
Vật liệu ống dẫn khí nén cần được chọn dựa trên áp lực làm việc, lưu lượng khí, môi trường lắp đặt, yêu cầu an toàn, khả năng bảo trì và chi phí vận hành. Một số hệ thống sử dụng ống kim loại như thép, inox hoặc nhôm chuyên dụng. Một số hệ thống hiện đại sử dụng ống nhựa kỹ thuật hoặc ống composite được thiết kế riêng cho khí nén.
Điều quan trọng là vật liệu phải có thông số kỹ thuật rõ ràng và phù hợp với khí nén. Người dùng cần kiểm tra áp suất làm việc, nhiệt độ cho phép, phương pháp nối, khả năng chịu dầu, chịu ẩm, chịu va đập và hướng dẫn lắp đặt của nhà sản xuất.
Nếu môi trường có nhiều va chạm, rung động hoặc nhiệt độ cao, cần thận trọng hơn khi chọn vật liệu. Với hệ thống dùng trong sản xuất liên tục, nên ưu tiên giải pháp có độ an toàn cao, dễ bảo trì và ít rò rỉ trong thời gian dài.
Đường kính ống ảnh hưởng đến áp lực khí nén
Đường kính ống là yếu tố ảnh hưởng trực tiếp đến lưu lượng và tổn thất áp trong hệ thống. Nếu ống quá nhỏ, khí đi qua sẽ bị cản trở, áp lực tại điểm sử dụng giảm và thiết bị hoạt động không đủ công suất. Máy nén phải làm việc nhiều hơn để duy trì áp, gây tốn điện và giảm tuổi thọ.
Nếu ống quá lớn so với nhu cầu, chi phí đầu tư ban đầu sẽ tăng và việc lắp đặt có thể phức tạp hơn. Vì vậy, cần tính toán dựa trên tổng lưu lượng khí cần sử dụng, số lượng thiết bị, khoảng cách từ máy nén đến điểm dùng và áp lực yêu cầu tại từng vị trí.
Với nhà xưởng có khả năng mở rộng, nên tính thêm nhu cầu tương lai để tránh phải thay toàn bộ đường ống sau này. Tuy nhiên, việc dự phòng cũng cần hợp lý, không nên chọn quá dư nếu không cần thiết.
Bố trí đường ống chính và ống nhánh
Hệ thống khí nén nên có đường ống chính đủ lớn để phân phối khí đến các khu vực, sau đó chia thành các ống nhánh đến từng điểm sử dụng. Với nhà xưởng lớn, có thể bố trí dạng vòng để khí được phân phối đều hơn và hạn chế tụt áp ở cuối tuyến.
Khi lấy nhánh từ đường ống chính, nên bố trí hợp lý để hạn chế nước ngưng đi theo khí vào thiết bị. Nhiều hệ thống ưu tiên lấy khí từ phía trên hoặc bên hông đường ống chính thay vì lấy trực tiếp từ đáy, vì đáy ống thường là nơi nước ngưng và cặn có thể tích tụ.
Ống nhánh cần có van khóa riêng để dễ bảo trì từng thiết bị mà không phải ngắt toàn bộ hệ thống. Tại các vị trí dùng khí thường xuyên, nên bố trí đầu nối, bộ điều áp và bộ lọc cục bộ phù hợp với thiết bị.
Kiểm soát nước ngưng trong hệ thống khí nén
Nước ngưng là vấn đề thường gặp trong hệ thống khí nén. Khi không khí được nén lại, hơi nước có trong không khí có thể ngưng tụ thành nước. Nếu không được tách và xả đúng cách, nước này sẽ đi theo đường ống đến thiết bị sử dụng.
Nước ngưng có thể làm giảm chất lượng khí, gây gỉ sét ở thiết bị kim loại, ảnh hưởng đến van, xi lanh, súng phun sơn hoặc các thiết bị cần khí sạch. Trong một số ngành, nước trong khí nén còn có thể ảnh hưởng đến chất lượng sản phẩm.
Để kiểm soát nước ngưng, cần bố trí bộ tách nước, bộ sấy khí nếu cần, điểm xả cặn, độ dốc đường ống và phương án lấy nhánh phù hợp. Hệ thống khí nén không nên chỉ tập trung vào áp lực mà bỏ qua chất lượng khí.
Độ dốc và điểm xả cặn của đường ống
Đường ống khí nén nên được bố trí có độ dốc phù hợp để nước ngưng có thể chảy về các điểm xả. Nếu đường ống nằm ngang hoàn toàn hoặc bị võng, nước có thể đọng lại trong tuyến ống, gây cản trở dòng khí và tăng nguy cơ đưa nước vào thiết bị.
Tại các điểm thấp của hệ thống, nên có van xả nước hoặc bẫy xả cặn để loại bỏ nước ngưng định kỳ. Với hệ thống vận hành liên tục, có thể dùng thiết bị xả tự động để giảm công bảo trì.
Nếu bỏ qua điểm xả cặn, hệ thống có thể vẫn hoạt động trong thời gian đầu nhưng dần dần phát sinh vấn đề như khí ẩm, thiết bị nhanh hỏng, đường ống bám cặn hoặc áp lực không ổn định.
Van khóa và đồng hồ áp trong hệ thống khí nén
Van khóa giúp kiểm soát từng khu vực của hệ thống khí nén. Khi cần sửa một tuyến ống, thay phụ kiện hoặc bảo trì một thiết bị, van khóa giúp cô lập khu vực đó mà không phải dừng toàn bộ nhà xưởng. Đây là yếu tố rất quan trọng với các cơ sở sản xuất cần vận hành liên tục.
Đồng hồ áp giúp theo dõi áp lực tại các vị trí quan trọng như sau bình tích áp, sau bộ lọc, trên đường ống chính và tại điểm sử dụng. Nếu áp lực giảm bất thường, người vận hành có thể nhanh chóng kiểm tra rò rỉ, nghẹt bộ lọc hoặc thiếu công suất máy nén.
Một hệ thống không có van và đồng hồ áp hợp lý sẽ khó bảo trì, khó kiểm soát và khó phát hiện sự cố sớm.
Mối nối trong hệ thống khí nén cần đặc biệt kín
Rò rỉ khí nén thường xảy ra tại mối nối, ren, đầu nối nhanh, van, co, tê hoặc phụ kiện chuyển tiếp. Dù lỗ rò nhỏ, khí vẫn có thể thất thoát liên tục trong suốt thời gian hệ thống có áp. Điều này làm tăng chi phí điện vì máy nén phải hoạt động nhiều hơn để bù lượng khí mất đi.
Khi thi công, cần sử dụng phụ kiện đúng loại, đúng áp lực và đúng phương pháp lắp đặt. Các mối ren cần được xử lý kín theo đúng kỹ thuật. Không nên lắp ghép tạm, dùng phụ kiện không rõ nguồn gốc hoặc siết quá lực làm nứt, biến dạng chi tiết.
Sau khi lắp xong, nên thử kín hệ thống trước khi đưa vào vận hành chính thức. Có thể kiểm tra bằng phương pháp phù hợp để phát hiện rò rỉ tại các điểm nối và xử lý ngay.
Cố định đường ống khí nén
Đường ống khí nén cần được cố định chắc chắn bằng kẹp, giá treo hoặc khung đỡ phù hợp. Nếu ống bị rung, võng hoặc cọ vào bề mặt cứng, mối nối có thể bị lỏng và phát sinh rò rỉ. Với tuyến trên cao hoặc chạy dọc nhà xưởng, việc cố định càng quan trọng để đảm bảo an toàn.
Khoảng cách kẹp đỡ cần phù hợp với đường kính, vật liệu ống và điều kiện vận hành. Tại các vị trí van, bộ lọc, đầu nối nhanh hoặc thiết bị nặng, nên bố trí thêm giá đỡ để tránh toàn bộ trọng lượng dồn lên thân ống.
Không nên để đường ống khí nén nằm lỏng lẻo trên nền xưởng, khu vực có xe nâng, vật nặng hoặc người qua lại thường xuyên. Va chạm cơ học có thể gây hư hỏng hoặc mất an toàn khi hệ thống đang có áp.
Bảo trì hệ thống ống dẫn khí nén
Hệ thống khí nén cần được bảo trì định kỳ để duy trì hiệu quả vận hành. Các hạng mục cần kiểm tra gồm áp lực, rò rỉ, bộ lọc, bộ tách nước, van xả, mối nối, đường ống, giá đỡ và thiết bị sử dụng cuối tuyến.
Rò rỉ khí nén nên được xử lý sớm vì đây là nguyên nhân gây lãng phí năng lượng rất phổ biến. Bộ lọc và bộ tách nước cần được vệ sinh hoặc thay thế theo khuyến nghị để đảm bảo chất lượng khí. Các điểm xả nước ngưng cần được vận hành đều để tránh nước tích tụ trong đường ống.
Ngoài ra, nên lập hồ sơ hệ thống, đánh dấu tuyến ống, vị trí van và khu vực sử dụng khí. Điều này giúp bảo trì nhanh hơn và giảm nhầm lẫn khi có sự cố.
Hệ thống ống dẫn khí nén là hạng mục quan trọng trong nhiều nhà xưởng, gara và dây chuyền sản xuất. Để hệ thống vận hành ổn định, cần chọn đúng vật liệu đường ống, đúng cấp áp lực, bố trí đường ống hợp lý, kiểm soát nước ngưng, đảm bảo mối nối kín và bảo trì định kỳ.
Đặc biệt, không nên dùng tùy tiện ống nước thông thường cho khí nén nếu sản phẩm không được thiết kế hoặc khuyến nghị cho ứng dụng này. Nếu bạn đang cần tư vấn giải pháp ống nhựa, phụ kiện và vật tư phù hợp cho hệ thống kỹ thuật, cấp thoát nước, tưới tiêu hoặc các ứng dụng công trình, có thể liên hệ Thạnh Đức – Nhà phân phối Nhựa Tiền Phong chính hãng để được hỗ trợ chi tiết.
