Hệ thống PCCC nhà cao tầng không thể thiết kế theo tư duy đơn giản “bơm càng mạnh thì chữa cháy càng tốt”. Khi chiều cao công trình tăng, máy bơm phải tạo đủ cột áp để đưa nước đến tầng cao nhất, nhưng chính áp lực đó lại có thể khiến các tầng thấp chịu áp quá lớn. Vì vậy, mạng chữa cháy cần được tính đồng bộ giữa nguồn nước, bơm, đường ống đứng, van, sprinkler, họng chữa cháy và phương án phân vùng áp lực. Đây cũng là hệ thống an toàn quan trọng, không nên tùy tiện thay đổi vật liệu hoặc thông số tại công trường. Với các mạng cấp thoát nước và MEP khác trong cùng công trình, Thạnh Đức cung cấp các dòng ống, phụ kiện Nhựa Tiền Phong chính hãng theo đúng phạm vi ứng dụng.
Đừng nhìn hệ thống PCCC chỉ từ phòng bơm
Một cách dễ hiểu hơn là theo dõi hành trình của nước:
Bể nước chữa cháy → đường hút → cụm bơm → tuyến phân phối → ống đứng → nhánh từng tầng → sprinkler/họng chữa cháy.
Mỗi đoạn đều ảnh hưởng đến khả năng chữa cháy thực tế.
Máy bơm có thể tạo đủ áp ở tầng hầm, nhưng nếu đường ống nhỏ, nhiều phụ kiện hoặc điểm bất lợi nằm quá cao, áp lực còn lại ở tầng trên cùng chưa chắc đạt yêu cầu.
Do đó, thiết kế phải kiểm tra điểm bất lợi nhất, không chỉ đọc áp lực ngay sau máy bơm.
Vì sao nhà cao tầng khó hơn nhà thấp tầng?

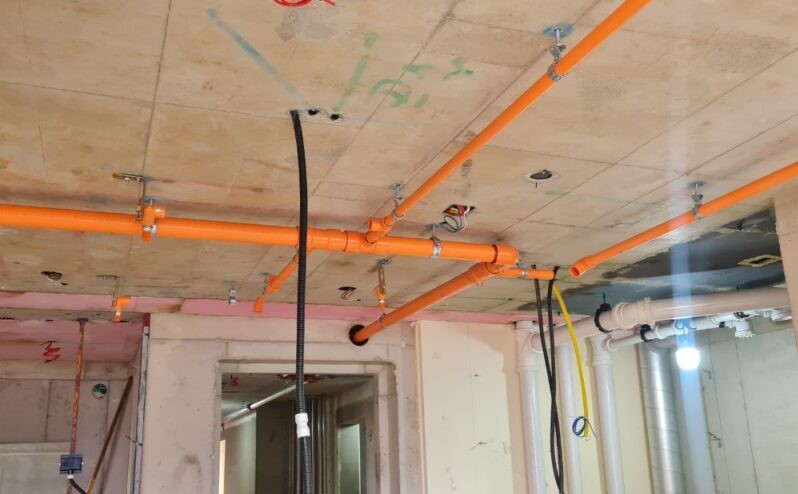

Hệ thống pccc nhà cao tầng
Giả sử bơm nằm tại tầng hầm và nước cần được đưa lên tầng 30.
Máy phải cung cấp đủ năng lượng để thắng:
- Chênh lệch cao độ.
- Tổn thất ma sát trên đường ống.
- Tổn thất qua van và phụ kiện.
- Áp lực tối thiểu cần tại thiết bị chữa cháy.
Nhưng ở tầng thấp, phần cột nước do chiều cao lại làm áp lực tăng.
Kết quả có thể xảy ra tình trạng:
tầng cao thiếu áp – tầng thấp dư áp.
Đây chính là lý do hệ thống PCCC nhà cao tầng thường phải xem xét phân vùng áp lực hoặc các giải pháp kiểm soát áp phù hợp.
Phân vùng áp lực giúp giải quyết điều gì?
Không có một cách phân vùng duy nhất cho mọi tòa nhà.
Tùy chiều cao, kiến trúc và thiết kế PCCC, phương án có thể bao gồm:
- chia hệ thống thành nhiều vùng;
- bố trí van giảm áp;
- sử dụng bể trung gian;
- cụm bơm theo từng vùng;
- giải pháp kỹ thuật khác được thiết kế và phê duyệt.
Mục tiêu chung là duy trì điều kiện làm việc phù hợp ở cả khu vực cao và thấp.
Ví dụ, thay vì một bơm rất lớn cấp trực tiếp từ tầng hầm đến toàn bộ tòa nhà, hệ thống có thể được chia thành vùng thấp và vùng cao để việc kiểm soát áp lực thuận lợi hơn.
Tuy nhiên, cấu hình cuối cùng phải căn cứ hồ sơ PCCC của dự án, không nên tự áp dụng từ một công trình khác.
Đường ống đứng là “xương sống” của hệ chữa cháy cao tầng
Đường ống đứng đưa nước từ khu vực cấp chính lên các tầng.
NFPA 14 hiện là tiêu chuẩn quốc tế chuyên về standpipe và hose systems, với các nội dung riêng về nguồn nước, đường ống ngầm, thành phần hệ thống và yêu cầu thiết kế.
Điều này cho thấy hệ thống ống đứng không chỉ là một đường ống lớn chạy xuyên tòa nhà.
Cần đồng thời kiểm soát:
- đường kính;
- lưu lượng;
- áp lực;
- khả năng cấp nước;
- van;
- điểm kết nối;
- phương án kiểm tra.
Với nhà cao tầng, việc tính thủy lực càng quan trọng vì sai số về áp lực sẽ tích lũy rõ hơn theo chiều cao.
Sprinkler và họng chữa cháy không nên được xem như hai hệ thống hoàn toàn tách biệt
Trong nhiều công trình, mạng chữa cháy bằng nước có thể gồm:
sprinkler tự động + standpipe/họng chữa cháy + nguồn nước và bơm liên quan.
Tùy phương án thiết kế, chúng có thể chia sẻ một phần hệ thống cấp nước hoặc có cấu hình liên kết.
Vì vậy, khi tính lưu lượng không thể chỉ lấy riêng nhu cầu của một đầu sprinkler hoặc một họng nước rồi kết luận toàn bộ trạm bơm đã đủ.
Đặc biệt ở những công trình lớn, cần xét trường hợp yêu cầu lưu lượng đồng thời theo thiết kế.
Đừng chọn bơm PCCC chỉ từ chiều cao tòa nhà

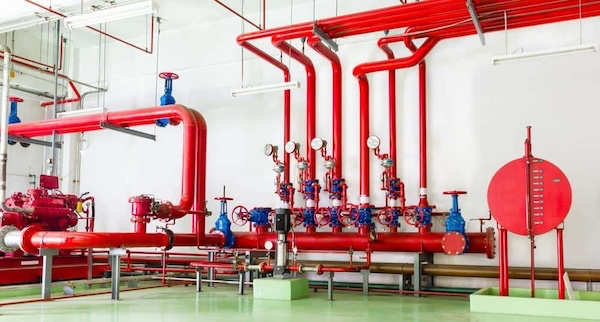

Đừng chọn bơm PCCC chỉ từ chiều cao tòa nhà
Một tòa nhà cao 100 m không có nghĩa chỉ cần chọn bơm “đẩy cao hơn 100 m”.
Ngoài cao độ, bơm còn phải thắng tổn thất của toàn mạng.
Ngược lại, chọn máy quá lớn cũng không phải phương án an toàn mặc định.
Nếu cột áp quá cao, các tầng thấp có thể chịu áp lực lớn hơn cần thiết, kéo theo yêu cầu kiểm soát áp và cấp áp của thiết bị tăng lên.
Do đó, máy bơm cần được chọn dựa trên tính toán thủy lực của toàn hệ thống.
Không nên chỉ so:
- HP;
- kW;
- “đẩy cao bao nhiêu mét”.
Tại sao không nên tùy ý thay đường ống chữa cháy bằng ống nhựa?
HDPE, PVC-U và PP-R đều có rất nhiều ứng dụng tốt trong hệ thống cấp thoát nước.
Nhưng đường ống chữa cháy chính là một hệ thống an toàn, có những yêu cầu riêng liên quan đến:
- áp lực;
- nhiệt;
- cháy;
- độ tin cậy;
- phương pháp nối;
- kiểm tra;
- nghiệm thu.
Vì vậy, không nên thay vật liệu đã được thiết kế bằng ống nhựa chỉ vì:
- giá rẻ hơn;
- nhẹ hơn;
- dễ vận chuyển;
- không gỉ sét;
- đội thi công quen sử dụng.
Tại Việt Nam, thiết kế an toàn cháy hiện phải xem xét các yêu cầu của QCVN 06:2022/BXD và Sửa đổi 1:2023, cùng những tiêu chuẩn và hồ sơ kỹ thuật liên quan của từng dự án.
Do đó:
Vật liệu tuyến PCCC phải theo hồ sơ thiết kế được phê duyệt, không tự ý thay bằng vật liệu khác tại công trường.
Vậy ống Nhựa Tiền Phong nằm ở đâu trong một tòa nhà có PCCC?
Nhà cao tầng có rất nhiều mạng MEP khác ngoài PCCC.
PP-R cho nước nóng lạnh
PP-R phù hợp với các mạng cấp nước nóng lạnh như:
- căn hộ;
- khách sạn;
- nhà vệ sinh;
- pantry;
- khu dịch vụ.
Đây là hệ thống độc lập về chức năng với đường chữa cháy.
PP-R UV cho khu vực ngoài trời
Nếu tuyến PP-R phải chạy trên mái hoặc khu vực chịu ánh nắng trực tiếp, PP-R UV phù hợp hơn nhờ lớp ngoài hỗ trợ bảo vệ vật liệu trước tác động của UV.
PVC-U cho hệ thống thoát nước
PVC-U thường được sử dụng cho:
- thoát nước sinh hoạt;
- nước mưa;
- thoát sàn;
- nhiều tuyến tự chảy.
PVC-U không dùng cho nước nóng và không nên để UV tác động kéo dài nếu không có giải pháp bảo vệ.
HDPE cho mạng hạ tầng ngoài nhà
HDPE có nhiều lợi thế tại:
- cấp nước ngoài nhà;
- tuyến chôn ngầm;
- hạ tầng kết nối tòa nhà;
- một số hệ nước thải chịu áp phù hợp.
Đây là cách nên hiểu: ống nhựa vẫn có vai trò lớn trong nhà cao tầng, nhưng không nên gán mặc định vào mạng PCCC chính.
Trục kỹ thuật càng chật, nguy cơ xung đột PCCC càng cao
Một trục kỹ thuật nhà cao tầng có thể chứa đồng thời:
- ống chữa cháy;
- cấp nước;
- thoát nước;
- HVAC;
- sprinkler;
- máng cáp;
- điện.
Nếu phối hợp MEP không tốt, đường PCCC có thể:
- vướng dầm;
- khó tiếp cận van;
- xung đột với ống gió;
- phải thay đổi tuyến tại công trường.
Một thay đổi nhỏ về đường đi cũng có thể làm tăng chiều dài hoặc số phụ kiện, từ đó ảnh hưởng tổn thất thủy lực.
Vì vậy, phối hợp BIM/MEP trước thi công đặc biệt quan trọng với nhà cao tầng.
Van phải được thiết kế để hệ thống vừa vận hành vừa bảo trì được
Van không chỉ đóng mở nước.
Một mạng lớn cần khả năng cô lập từng phần để:
- sửa chữa;
- thử nghiệm;
- bảo trì;
- xử lý sự cố.
Nếu một van quan trọng nằm sau trần kín hoặc trong vị trí không thể thao tác, khả năng bảo trì sẽ giảm đáng kể.
Các van cần:
- đúng vị trí;
- dễ nhận diện;
- có khả năng tiếp cận;
- được kiểm tra trạng thái theo kế hoạch vận hành.
Một van bị đóng nhầm có thể khiến một phần mạng không nhận nước dù bơm vẫn hoạt động.
Một tình huống thực tế: tại sao tầng 5 đủ áp nhưng tầng 35 lại không?
Giả sử bơm vẫn chạy bình thường.
Có thể kiểm tra theo trình tự:
Kiểm tra áp lực tại chân ống đứng
Nếu ngay từ đầu áp đã không đạt, cần đánh giá nguồn cấp hoặc bơm.
Kiểm tra van trên tuyến
Van chưa mở hoàn toàn có thể tạo tổn thất.
Kiểm tra cấu hình phân vùng
Tầng 35 có nằm đúng vùng áp được thiết kế hay không?
Kiểm tra đường kính và phụ kiện
Nhiều đoạn chuyển hướng hoặc đường ống không đúng thiết kế làm tăng tổn thất.
Đối chiếu với tính toán thủy lực
Đây mới là cơ sở để xác định hệ thống có đáp ứng yêu cầu hay không.
Không nên giải quyết bằng cách đơn giản tăng áp toàn tòa nhà, vì điều đó có thể tạo vấn đề mới ở các tầng thấp.
Hệ thống PCCC nhà cao tầng là bài toán kết hợp giữa lưu lượng, cột áp, chiều cao, phân vùng, bơm, van và mạng đường ống.
Càng lên cao, việc kiểm soát áp lực càng quan trọng. Bơm phải đủ khả năng phục vụ điểm bất lợi nhưng đồng thời hệ thống phải kiểm soát được áp lực ở các tầng thấp. Vì vậy, giải pháp đúng không đơn giản là chọn bơm thật lớn.
Đặc biệt, đường ống chữa cháy chính phải tuân thủ hồ sơ PCCC và tiêu chuẩn áp dụng, không nên tùy ý thay đổi vật liệu trong quá trình thi công. HDPE, PVC-U, PP-R và PP-R UV vẫn có nhiều ứng dụng phù hợp ở các mạng cấp thoát nước và hạ tầng khác trong cùng tòa nhà.
Thiết kế đồng bộ ngay từ đầu, phối hợp MEP tốt và kiểm tra hệ thống bằng các thông số thực tế sẽ giúp nâng cao độ tin cậy và hạn chế những thay đổi tốn kém sau khi công trình hoàn thiện.
