Trong một công trình dân dụng, thương mại, nhà xưởng hay tòa nhà nhiều tầng, hệ thống cấp thoát nước là hạng mục kỹ thuật quan trọng nhưng thường nằm âm tường, âm sàn, trong hộp kỹ thuật hoặc chôn ngầm. Một khi công trình đã hoàn thiện, việc sửa chữa đường ống sẽ phức tạp, tốn chi phí và có thể ảnh hưởng đến nhiều hạng mục khác như gạch, trần, tường, chống thấm, thiết bị vệ sinh và nội thất. Chính vì vậy, mô phỏng 3D hệ thống cấp thoát nước ngày càng được quan tâm trong quá trình thiết kế và thi công. Thay vì chỉ xem bản vẽ 2D truyền thống, mô hình 3D giúp chủ đầu tư, kỹ sư và đội thi công nhìn rõ vị trí tuyến ống, cao độ, đường kính, điểm giao cắt, van khóa, hố ga, thiết bị vệ sinh và các tuyến kỹ thuật liên quan. Nhờ đó, nhiều lỗi có thể được phát hiện trước khi thi công thực tế.
Trong bài viết dưới đây, Thạnh Đức sẽ cùng bạn tìm hiểu mô phỏng 3D hệ thống cấp thoát nước là gì, lợi ích của phương pháp này và vì sao việc lựa chọn đúng ống nhựa, phụ kiện ngay từ giai đoạn thiết kế có vai trò quan trọng đối với độ bền công trình.
Mô phỏng 3D hệ thống cấp thoát nước là gì?
Mô phỏng 3D hệ thống cấp thoát nước là gì?

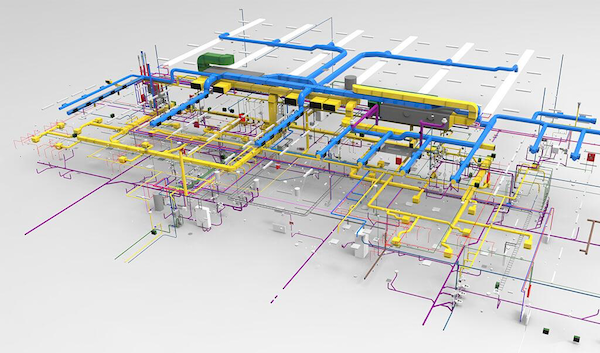

Mô phỏng 3D hệ thống cấp thoát nước là quá trình dựng lại hệ thống đường ống, thiết bị và phụ kiện dưới dạng mô hình ba chiều trên phần mềm chuyên dụng. Mô hình này thể hiện trực quan tuyến cấp nước, thoát nước, thoát nước mưa, nước nóng lạnh, van khóa, bồn chứa, máy bơm, thiết bị vệ sinh, hố ga và các điểm đấu nối kỹ thuật.
Khác với bản vẽ 2D chỉ thể hiện mặt bằng, mặt đứng hoặc sơ đồ nguyên lý, mô hình 3D cho phép quan sát hệ thống ở nhiều góc nhìn khác nhau. Người xem có thể hình dung đường ống đi trong tường, dưới sàn, trên trần, trong hộp kỹ thuật hoặc ngoài công trình một cách rõ ràng hơn.
Đối với công trình có nhiều hệ thống kỹ thuật như điện, nước, điều hòa, PCCC, thông gió và viễn thông, mô phỏng 3D càng hữu ích vì giúp phát hiện sớm các điểm giao cắt hoặc xung đột giữa các tuyến trước khi thi công.
Vì sao hệ thống cấp thoát nước cần được mô phỏng 3D?
Hệ thống cấp thoát nước có nhiều chi tiết tưởng nhỏ nhưng ảnh hưởng lớn đến vận hành. Một đoạn ống thoát sai độ dốc có thể gây đọng nước, nghẹt hoặc bốc mùi. Một tuyến ống cấp đi sai vị trí có thể va vào dầm, tường, cửa kỹ thuật hoặc thiết bị khác. Một van khóa đặt ở nơi khó tiếp cận có thể gây bất tiện khi bảo trì.
Nếu chỉ dựa vào bản vẽ 2D, đội thi công có thể khó hình dung đầy đủ không gian thực tế, đặc biệt tại các khu vực kỹ thuật chật hẹp hoặc có nhiều tuyến giao nhau. Mô phỏng 3D giúp nhìn rõ toàn bộ hệ thống, từ đó giảm tình trạng lắp đặt theo kinh nghiệm, xử lý tạm tại công trường hoặc phải sửa lại khi phát hiện xung đột.
Việc phát hiện lỗi ở giai đoạn thiết kế luôn tiết kiệm hơn rất nhiều so với sửa lỗi sau khi đã thi công. Đây là lý do mô phỏng 3D ngày càng trở thành công cụ quan trọng trong quản lý chất lượng công trình.
Những thành phần có thể mô phỏng trong hệ thống cấp thoát nước
Một mô hình 3D hệ thống cấp thoát nước có thể thể hiện nhiều thành phần khác nhau. Với hệ thống cấp nước, mô hình có thể bao gồm tuyến ống chính, ống nhánh, van khóa, đồng hồ nước, bồn chứa, máy bơm, bình tích áp, thiết bị lọc và các điểm cấp đến lavabo, bồn cầu, vòi sen, bếp, máy giặt hoặc thiết bị kỹ thuật.
Với hệ thống thoát nước, mô hình có thể thể hiện ống thoát sàn, thoát lavabo, thoát bồn cầu, thoát bếp, thoát nước mưa, ống thông hơi, hố ga, phễu thu, Siphon và tuyến thoát ra hệ thống bên ngoài. Đây là nhóm hạng mục rất cần kiểm soát cao độ và độ dốc.
Ngoài ra, mô hình còn có thể tích hợp hệ thống nước nóng, nước lạnh, tưới cảnh quan, thoát nước sân thượng, thoát nước tầng hầm hoặc các tuyến kỹ thuật đặc biệt tùy từng công trình. Khi mọi thành phần được mô phỏng rõ, quá trình kiểm tra và phối hợp giữa các đội thi công sẽ thuận tiện hơn.
Lợi ích lớn nhất: phát hiện xung đột trước khi thi công
Một trong những lợi ích quan trọng nhất của mô phỏng 3D là phát hiện xung đột kỹ thuật. Trong công trình, hệ thống cấp thoát nước có thể giao cắt với dầm, cột, trần, hệ thống điện, điều hòa, PCCC, thông gió hoặc các tuyến cáp kỹ thuật. Nếu không kiểm tra trước, đội thi công có thể gặp tình trạng đường ống không thể đi đúng thiết kế.
Khi có mô hình 3D, các điểm giao cắt có thể được nhận diện sớm. Kỹ sư có thể điều chỉnh tuyến ống, thay đổi cao độ, bổ sung hộp kỹ thuật hoặc bố trí lại phụ kiện trước khi vật tư được đưa vào công trường. Điều này giúp giảm đục phá, giảm thời gian xử lý tại hiện trường và hạn chế phát sinh chi phí.
Với các công trình nhiều tầng, nhà phố diện tích nhỏ hoặc tòa nhà có mật độ kỹ thuật cao, việc phát hiện xung đột trước khi thi công có giá trị rất lớn. Nó giúp quá trình thi công diễn ra mạch lạc và ít phụ thuộc vào xử lý thủ công.
Kiểm soát độ dốc hệ thống thoát nước
Độ dốc là yếu tố đặc biệt quan trọng trong hệ thống thoát nước. Nếu độ dốc quá nhỏ, nước thải có thể chảy chậm, đọng cặn và gây nghẹt. Nếu độ dốc không đồng đều, hệ thống có thể tạo điểm đọng nước hoặc phát sinh mùi hôi. Nếu độ dốc quá lớn ở một số vị trí, nước có thể trôi nhanh nhưng chất rắn không được cuốn đi hiệu quả.
Mô phỏng 3D giúp kiểm tra cao độ tuyến ống thoát theo từng đoạn. Kỹ sư và đội thi công có thể thấy rõ vị trí đầu vào, đầu ra, điểm chuyển hướng, điểm đấu nối với hố ga hoặc trục thoát đứng. Nhờ đó, việc bố trí ống thoát sàn, ống thoát lavabo, ống thoát bồn cầu, thoát bếp và thoát nước mưa được kiểm soát tốt hơn.
Đây là lợi ích rất thực tế vì nhiều sự cố thoát nước trong công trình xuất phát từ sai độ dốc hoặc thiếu điểm kiểm tra kỹ thuật.
Kiểm soát vị trí van khóa và điểm bảo trì
Một hệ thống cấp nước tốt không chỉ cần ống đúng đường kính và áp lực ổn định, mà còn cần bố trí van khóa hợp lý. Van tổng, van từng tầng, van từng khu vệ sinh, van máy bơm, van bồn nước hoặc van khu vực bếp cần được đặt ở vị trí dễ tiếp cận để thuận tiện bảo trì.
Mô phỏng 3D giúp kiểm tra xem van có bị che khuất bởi tường, trần, tủ, thiết bị vệ sinh hoặc nội thất hay không. Nếu van nằm trong hộp kỹ thuật, mô hình cũng giúp xác định cần có cửa thăm ở vị trí nào. Điều này rất quan trọng vì nhiều công trình lắp van đúng trong quá trình thi công nhưng sau khi hoàn thiện lại không thể thao tác được.
Khi điểm bảo trì được tính trước, công trình sẽ dễ vận hành hơn, giảm thời gian xử lý sự cố và hạn chế đục phá về sau.
Giúp bóc tách vật tư chính xác hơn
Mô phỏng 3D không chỉ hỗ trợ kỹ thuật mà còn giúp bóc tách vật tư rõ hơn. Khi tuyến ống được dựng chi tiết, người thiết kế có thể xác định chiều dài ống, số lượng co, tê, măng sông, van khóa, đầu chuyển, phụ kiện treo đỡ và các chi tiết liên quan.
Bóc tách vật tư chính xác giúp công trình hạn chế thiếu hàng, dư hàng hoặc mua sai phụ kiện. Điều này đặc biệt hữu ích với các công trình cần nhiều loại ống như PVC-U, HDPE, PP-R, ống luồn dây điện hoặc hệ thống thoát nước mưa.
Khi vật tư được dự trù tốt, quá trình thi công ít bị gián đoạn, giảm lãng phí và tối ưu chi phí. Đây cũng là một phần của xu hướng thi công hiệu quả, giảm phát thải và hạn chế hao hụt tại công trường.
Hỗ trợ lựa chọn đúng loại ống và phụ kiện
Trong hệ thống cấp thoát nước, mỗi tuyến ống có yêu cầu riêng. Tuyến cấp nước lạnh cần chọn ống phù hợp áp lực và nước sạch. Tuyến nước nóng cần vật liệu chịu nhiệt như PP-R theo đúng ứng dụng. Tuyến thoát nước cần kiểm soát độ dốc, đường kính và thông hơi. Tuyến ngoài trời cần quan tâm đến cố định, nắng mưa và giãn nở nhiệt.
Khi mô phỏng 3D, người thiết kế có thể phân loại từng tuyến bằng màu sắc, vật liệu hoặc ký hiệu riêng. Điều này giúp đội thi công tránh nhầm lẫn giữa ống cấp và ống thoát, giữa nước nóng và nước lạnh, giữa tuyến áp lực và tuyến tự chảy.
Việc lựa chọn đúng ống, đúng phụ kiện ngay từ thiết kế giúp hệ thống vận hành ổn định hơn, giảm rủi ro rò rỉ, biến dạng, nghẹt hoặc phải thay thế sớm.
Tăng khả năng phối hợp giữa các đội thi công
Một công trình thường có nhiều đội cùng thi công: xây dựng, điện, nước, điều hòa, PCCC, trần thạch cao, nội thất và hoàn thiện. Nếu các đội không phối hợp tốt, tuyến ống nước có thể bị xung đột với máng cáp, ống gió, hộp đèn, dầm trần hoặc thiết bị nội thất.
Mô hình 3D giúp các bên cùng nhìn vào một không gian kỹ thuật thống nhất. Khi có vấn đề, đội thi công có thể trao đổi trực tiếp trên mô hình thay vì chỉ mô tả bằng lời hoặc chỉnh sửa tại công trường. Điều này giúp giảm hiểu nhầm và tăng tính phối hợp.
Với công trình lớn, mô phỏng 3D còn hỗ trợ họp kỹ thuật, duyệt phương án thi công và kiểm soát tiến độ tốt hơn. Các thay đổi cũng dễ được cập nhật và truyền đạt đến đội thi công.
Giảm rủi ro đục phá sau hoàn thiện
Một trong những chi phí lớn nhất khi hệ thống cấp thoát nước bị lỗi là chi phí đục phá sau hoàn thiện. Nếu đường ống bị rò trong tường, ống thoát sai độ dốc, van bị che kín hoặc tuyến ống va chạm với thiết bị khác, công trình có thể phải tháo gạch, đục tường, mở trần hoặc sửa lại chống thấm.
Mô phỏng 3D giúp giảm những rủi ro này bằng cách kiểm tra trước khi thi công. Tuy không thể thay thế hoàn toàn kinh nghiệm và kiểm tra thực tế, nhưng mô hình 3D giúp hạn chế nhiều lỗi cơ bản trong bố trí hệ thống.
Đối với các công trình yêu cầu thẩm mỹ cao như khách sạn, biệt thự, nhà phố hoàn thiện cao cấp hoặc văn phòng, việc tránh đục phá sau hoàn thiện có ý nghĩa rất lớn về chi phí, tiến độ và chất lượng bàn giao.
Ứng dụng trong nhà ở dân dụng
Với nhà ở dân dụng, mô phỏng 3D hệ thống cấp thoát nước giúp gia chủ hình dung rõ đường ống đi ở đâu, van khóa đặt chỗ nào, nhà vệ sinh đấu nối ra sao và các tuyến nước nóng lạnh được bố trí thế nào. Điều này đặc biệt hữu ích với nhà phố nhiều tầng hoặc nhà có nhiều khu vệ sinh.
Mô hình 3D cũng giúp gia chủ trao đổi dễ hơn với thợ thi công. Thay vì chỉ xem bản vẽ kỹ thuật khó hiểu, người không chuyên có thể nhìn trực quan hơn và phát hiện những vị trí bất tiện như van nằm sau tủ, ống đi qua khu vực không mong muốn hoặc điểm thoát nước chưa hợp lý.
Dù nhà ở không phải lúc nào cũng cần mô hình quá phức tạp, việc mô phỏng các khu vực quan trọng vẫn giúp giảm sai sót và tăng chất lượng thi công.
Ứng dụng trong tòa nhà và công trình thương mại
Với tòa nhà văn phòng, khách sạn, trường học, bệnh viện, chung cư hoặc trung tâm thương mại, hệ thống cấp thoát nước có quy mô lớn và nhiều tuyến kỹ thuật phức tạp. Mô phỏng 3D giúp kiểm soát trục ống đứng, hộp kỹ thuật, hệ thống bơm, bồn nước, thoát nước mưa, thoát nước thải và các khu vệ sinh theo từng tầng.
Ở các công trình này, lỗi hệ thống nước có thể ảnh hưởng đến nhiều người sử dụng cùng lúc. Vì vậy, việc kiểm tra trước bằng mô hình 3D giúp nâng cao chất lượng quản lý kỹ thuật và giảm rủi ro vận hành.
Ngoài ra, mô hình 3D còn hỗ trợ công tác bảo trì sau này. Đội vận hành có thể dựa trên mô hình để xác định tuyến ống, vị trí van và khu vực cần kiểm tra khi phát sinh sự cố.
Ứng dụng trong nhà xưởng và công trình kỹ thuật
Trong nhà xưởng, hệ thống cấp thoát nước có thể đi cùng nhiều hệ thống khác như khí nén, PCCC, điện, thông gió, xử lý nước, tưới rửa hoặc sản xuất. Mô phỏng 3D giúp xác định tuyến ống sao cho không cản trở thiết bị, lối đi, khu vực vận hành và kết cấu nhà xưởng.
Với các tuyến ống nổi, mô hình 3D hỗ trợ bố trí kẹp đỡ, giá treo, cao độ và khoảng cách an toàn. Với tuyến chôn ngầm hoặc đi dưới sàn, mô hình giúp kiểm soát vị trí trước khi đổ bê tông hoặc hoàn thiện nền.
Nhờ đó, công trình kỹ thuật có thể vận hành hiệu quả hơn, dễ bảo trì và giảm nguy cơ xung đột giữa các hệ thống.
Những dữ liệu cần có để mô phỏng 3D chính xác
Để mô phỏng 3D hệ thống cấp thoát nước chính xác, cần có bản vẽ kiến trúc, bản vẽ kết cấu, vị trí thiết bị vệ sinh, thiết bị kỹ thuật, cao độ sàn, trần, dầm, tường và các hệ thống liên quan. Nếu thiếu dữ liệu, mô hình có thể không phản ánh đúng thực tế và gây sai lệch khi thi công.
Ngoài ra, cần xác định rõ loại ống, đường kính, độ dốc, áp lực, vị trí van, vị trí hố ga, hướng thoát nước và yêu cầu bảo trì. Các thông tin này giúp mô hình không chỉ đẹp về hình ảnh mà còn có giá trị kỹ thuật.
Mô phỏng 3D hiệu quả cần sự phối hợp giữa người thiết kế, kỹ sư MEP, đơn vị thi công và nhà cung cấp vật tư. Khi dữ liệu càng đầy đủ, khả năng phát hiện lỗi càng cao.
Mô phỏng 3D không thay thế kiểm tra thực tế
Dù mô phỏng 3D rất hữu ích, nó không thay thế hoàn toàn việc kiểm tra thực tế tại công trường. Trong quá trình thi công, điều kiện thực tế có thể thay đổi do sai lệch kết cấu, thay đổi thiết kế, điều chỉnh nội thất hoặc phát sinh từ các hệ thống khác.
Vì vậy, đội thi công cần đối chiếu mô hình với hiện trường, kiểm tra cao độ, đo đạc lại vị trí và thử nước, thử áp trước khi hoàn thiện. Mô hình 3D là công cụ hỗ trợ ra quyết định, nhưng chất lượng cuối cùng vẫn phụ thuộc vào thi công đúng kỹ thuật và kiểm tra cẩn thận.
Khi kết hợp tốt giữa mô phỏng, vật tư chất lượng và thi công chuẩn, hệ thống cấp thoát nước sẽ đạt hiệu quả vận hành cao hơn.
Mô phỏng 3D hệ thống cấp thoát nước là giải pháp giúp thiết kế và thi công chính xác hơn, phát hiện sớm xung đột kỹ thuật, kiểm soát độ dốc, vị trí van, tuyến ống và khối lượng vật tư. Phương pháp này đặc biệt hữu ích với nhà phố nhiều tầng, tòa nhà, công trình thương mại, nhà xưởng và các hệ thống kỹ thuật phức tạp.
Nếu bạn đang cần tư vấn giải pháp ống nhựa, phụ kiện và vật tư phù hợp cho hệ thống cấp thoát nước, nước nóng lạnh, thoát nước mưa hoặc công trình kỹ thuật, có thể liên hệ Thạnh Đức – Nhà phân phối Nhựa Tiền Phong chính hãng để được hỗ trợ chi tiết.
