Trạm bơm nước có nhiệm vụ đưa nước từ hồ, bể, giếng hoặc mạng cấp đến nơi sử dụng với lưu lượng và áp lực yêu cầu. Tuy nhiên, hiệu quả của trạm không phụ thuộc riêng vào công suất máy bơm. Đường hút quá nhỏ, đường đẩy dài, chênh cao lớn hoặc lựa chọn sai đường kính đều có thể khiến một máy bơm đủ công suất vẫn cấp nước yếu ở cuối tuyến. Vì vậy, khi xây dựng trạm bơm cho tưới tiêu, cấp nước, trang trại hay công trình dân dụng, cần tính máy bơm và đường ống như một hệ thống thống nhất. Thạnh Đức cung cấp các dòng ống Nhựa Tiền Phong chính hãng, phù hợp với nhiều mạng cấp nước, chôn ngầm và hạ tầng kỹ thuật.
1. Đừng bắt đầu thiết kế trạm bơm bằng câu hỏi “cần bao nhiêu HP?”

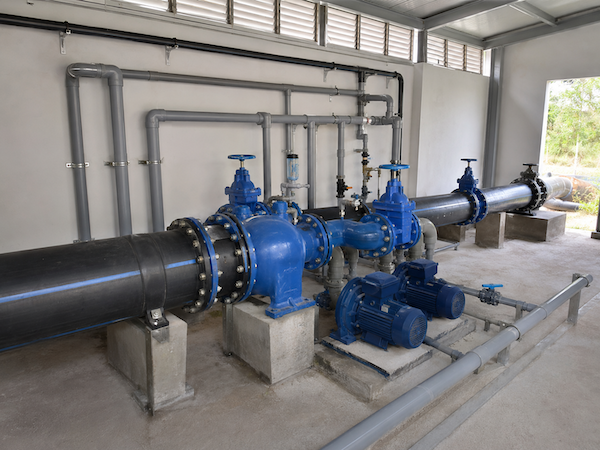

Thiết kế trạm bơm nước
Đây là cách chọn máy khá phổ biến nhưng thiếu dữ liệu.
Công suất HP hoặc kW chỉ phản ánh một phần đặc tính của thiết bị. Hai máy cùng công suất động cơ có thể cung cấp lưu lượng và cột áp rất khác nhau.
Thông tin quan trọng hơn là:
- Q – lưu lượng: lượng nước máy bơm cung cấp trong một đơn vị thời gian.
- H – cột áp: năng lượng mà bơm cung cấp để đưa nước vượt cao độ và tổn thất của hệ thống.
Theo Hydraulic Institute, điểm vận hành thực tế hình thành tại giao điểm giữa đường đặc tính máy bơm và đường đặc tính của hệ thống.
Điều này dẫn đến một kết luận rất thực tế:
Cùng một máy bơm nhưng lắp vào hai mạng đường ống khác nhau có thể cho lưu lượng thực tế khác nhau.
Do đó, trước khi chọn máy cần xác định hệ thống cần bao nhiêu nước và phải đưa nước đi trong điều kiện nào.
2. Đường hút của trạm bơm cần được ưu tiên hơn nhiều người nghĩ
Nếu sử dụng bơm đặt cạn, đường hút là một trong những đoạn nhạy cảm nhất.
Một cấu hình thuận lợi thường hướng đến:
nguồn nước → đường hút ngắn, kín và ít thay đổi hướng → máy bơm.
Vì sao đường hút dài dễ gây bất lợi?
Khi nước đi qua ống và phụ kiện sẽ xuất hiện tổn thất ma sát.
Nếu tuyến hút:
- quá dài;
- đường kính nhỏ;
- có nhiều co;
- van tạo trở lực lớn;
thì điều kiện nước đến máy bơm trở nên bất lợi hơn.
Máy có thể xuất hiện những dấu hiệu như:
- lên nước chậm;
- lưu lượng dao động;
- rung;
- tiếng ồn bất thường;
- khó duy trì nước mồi.
Mối nối phía hút phải thực sự kín
Một điểm rất dễ nhầm là:
Không thấy nước rò ra ngoài không có nghĩa đường hút hoàn toàn kín.
Do phía hút có thể có áp suất thấp hơn môi trường, không khí vẫn có khả năng bị hút vào qua một mối nối kém kín.
Khi khí đi vào máy bơm, hệ thống có thể hoạt động không ổn định.
Vì vậy, kiểm tra đường hút phải chú trọng độ kín khí, không chỉ quan sát nước rò.
3. Chọn máy bơm phải tính cả độ cao và đường ống
Giả sử trạm cần đưa nước đến một bể nằm cao hơn 25 m.
Không thể kết luận máy chỉ cần cột áp 25 m.
Bơm còn phải thắng:
- tổn thất ma sát trên ống;
- co;
- tê;
- van;
- bộ lọc;
- thiết bị khác trên tuyến;
và vẫn phải duy trì áp lực cần thiết tại điểm sử dụng nếu hệ thống yêu cầu.
Có thể hình dung đơn giản:
Cột áp bơm = chênh cao + tổn thất hệ thống + áp lực yêu cầu cuối tuyến.
Đây là lý do một tuyến ngang dài hàng trăm mét dù gần như không chênh cao vẫn có thể cần cột áp đáng kể.
Điểm làm việc càng gần vùng hiệu suất phù hợp càng tốt
Hydraulic Institute xác định BEP – Best Efficiency Point là điểm mà máy bơm đạt hiệu suất thủy lực cao nhất ở tốc độ và đường kính cánh xác định.
Tại vùng vận hành phù hợp quanh BEP, máy thường có điều kiện thuận lợi hơn về hiệu suất, rung và độ tin cậy.
Vì vậy, một máy “dư công suất thật nhiều” chưa chắc là lựa chọn tốt hơn máy được chọn đúng điểm làm việc.
4. Đường đẩy: tăng công suất bơm chưa chắc chữa được lỗi đường ống
Sau máy bơm, nước đi vào tuyến chịu áp.
Đây là nơi đường kính ống ảnh hưởng trực tiếp đến hiệu quả của trạm bơm nước.
Ống quá nhỏ gây chuyện gì?
Khi lưu lượng lớn đi qua đường ống nhỏ:
vận tốc tăng → tổn thất ma sát tăng → cột áp còn lại cuối tuyến giảm.
Nếu cuối tuyến yếu, phương án thường được nghĩ đến là thay máy lớn hơn.
Nhưng nếu nguyên nhân chính nằm ở đường ống, máy lớn hơn sẽ tiếp tục phải tiêu tốn năng lượng để thắng trở lực đó.
U.S. Department of Energy thậm chí đưa tối ưu kích thước đường ống vào nhóm giải pháp giảm chi phí cho hệ thống bơm.
Do đó, trước khi nâng công suất máy nên kiểm tra:
- Đường kính tuyến.
- Chiều dài.
- Chênh cao.
- Số lượng phụ kiện.
- Tình trạng van và bộ lọc.
- Lưu lượng đang sử dụng.
5. Chọn vật liệu đường ống theo vị trí trong trạm
Không nhất thiết sử dụng một loại ống cho toàn bộ trạm bơm.
HDPE cho tuyến dài và mạng cấp nước ngoài nhà
HDPE có nhiều lợi thế với:
- tuyến cấp nước dài;
- đường chôn ngầm;
- hệ thống tưới;
- hạ tầng ngoài nhà;
- mạng nước chịu áp phù hợp.
Độ dẻo dai giúp HDPE thích nghi tốt với nhiều dạng địa hình. Vật liệu cũng không gặp hiện tượng gỉ sét như thép thông thường.
Với đường đẩy máy bơm, cần chọn đúng cấp áp và SDR, không nên chỉ dựa vào đường kính.
PVC-U có thể dùng nhưng phải đúng hệ sản phẩm
PVC-U phù hợp với nhiều mạng cấp nước lạnh và thoát nước.
Trong khu vực trạm, PVC-U có thể xuất hiện tại:
- một số tuyến nước lạnh chịu áp;
- thoát nước sàn;
- thoát nước kỹ thuật;
- đường phụ trợ.
Điểm quan trọng là không được lấy PVC-U thoát nước tự chảy để thay cho PVC-U chịu áp ở đường đẩy.
PVC-U cũng không dùng cho nước nóng và cần được bảo vệ nếu tiếp xúc UV kéo dài.
PP-R cho nước nóng lạnh trong công trình phụ trợ
Trạm bơm quy mô lớn có thể có:
- phòng trực;
- khu vệ sinh;
- nhà điều hành.
PP-R phù hợp với mạng nước nóng lạnh tại các khu vực này.
Nếu tuyến PP-R phải chạy ngoài trời, PP-R UV phù hợp hơn nhờ lớp ngoài hỗ trợ bảo vệ trước tác động của tia cực tím.
Bảng phân vai vật liệu trong trạm bơm nước
| Vị trí | Vật liệu có thể cân nhắc | Điểm cần kiểm tra |
|---|---|---|
| Tuyến cấp dài ngoài nhà | HDPE | Lưu lượng, cấp áp |
| Tuyến chôn ngầm | HDPE | Nền, tải trọng |
| Đường nước lạnh chịu áp phù hợp | HDPE/PVC-U chịu áp | Áp lực vận hành |
| Thoát nước phòng bơm | PVC-U | Độ dốc |
| Nước nóng lạnh phụ trợ | PP-R | Nhiệt độ, áp lực |
| PP-R ngoài trời | PP-R UV | UV, giá đỡ |
Lựa chọn cuối cùng cần theo hồ sơ kỹ thuật và điều kiện thực tế của từng hệ thống.
6. Van và thiết bị đo quyết định khả năng vận hành, không chỉ đường ống
Một trạm bơm nước tốt không nên chỉ gồm máy bơm và hai đoạn ống.
Các thành phần phụ trợ có vai trò rất lớn.
Van khóa
Cho phép cô lập từng máy hoặc từng khu vực khi sửa chữa.
Nếu không có van phù hợp, một sự cố nhỏ có thể khiến toàn hệ thống phải dừng.
Van một chiều
Được sử dụng tại vị trí phù hợp để hạn chế nước chảy ngược khi máy bơm dừng.
Loại và vị trí van phải theo cấu hình thiết kế.
Đồng hồ áp suất
Giúp xác định đường đẩy đang làm việc ở điều kiện nào.
Ví dụ, nếu áp lực tại bơm tăng bất thường nhưng lưu lượng giảm, cần nghĩ đến khả năng có trở lực lớn phía sau.
Đồng hồ lưu lượng
Ở trạm lớn, số liệu lưu lượng đặc biệt hữu ích.
Không có dữ liệu này, người vận hành dễ rơi vào tình trạng chỉ đánh giá máy theo cảm giác “nước mạnh hay yếu”.
Đường ống phải có giá đỡ riêng, không nên “treo” lên máy bơm

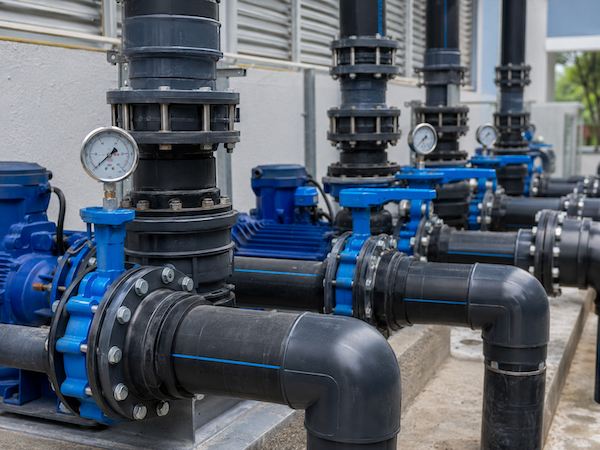

Đường ống trạm bơm nước
Đây là chi tiết thi công nhỏ nhưng ảnh hưởng lâu dài.
Một đoạn ống chứa đầy nước có trọng lượng đáng kể. Van, mặt bích và phụ kiện lớn tiếp tục làm tăng tải.
Nếu toàn bộ đường ống dựa vào đầu hút hoặc đầu đẩy của máy, lực cơ học có thể truyền trực tiếp sang thiết bị.
Nguyên tắc nên giữ:
Máy bơm có bệ riêng – đường ống có hệ đỡ riêng.
Đối với trạm có rung, biện pháp giảm rung và kết nối phải tuân thủ thiết kế hoặc hướng dẫn của nhà sản xuất.
Một trạm bơm nước vận hành hiệu quả không được quyết định bởi riêng công suất động cơ. Đường hút, máy bơm, đường đẩy, đường kính, chênh cao, van và mạng phân phối phải được xem như một hệ thống thủy lực thống nhất.
HDPE có nhiều lợi thế ở tuyến cấp nước dài, chịu áp, chôn ngầm và ngoài nhà. PVC-U phù hợp với một số tuyến nước lạnh hoặc thoát nước khi sử dụng đúng hệ sản phẩm. PP-R và PP-R UV phù hợp hơn với các mạng nước nóng lạnh phụ trợ trong và ngoài công trình.
Thay vì chọn máy thật lớn để “dư công suất”, phương án tốt hơn là xác định đúng lưu lượng, cột áp và điểm làm việc ngay từ đầu. Điều này giúp trạm cấp nước ổn định hơn, giảm tổn thất không cần thiết và thuận tiện hơn khi vận hành, bảo trì.
Để được tư vấn lựa chọn các dòng ống, phụ kiện Nhựa Tiền Phong phù hợp với trạm bơm và hệ thống cấp nước thực tế, hãy liên hệ Thạnh Đức.
